渣漿泵常見的傳動方式的介紹
發布時間：2019-08-08 點擊次數：4316

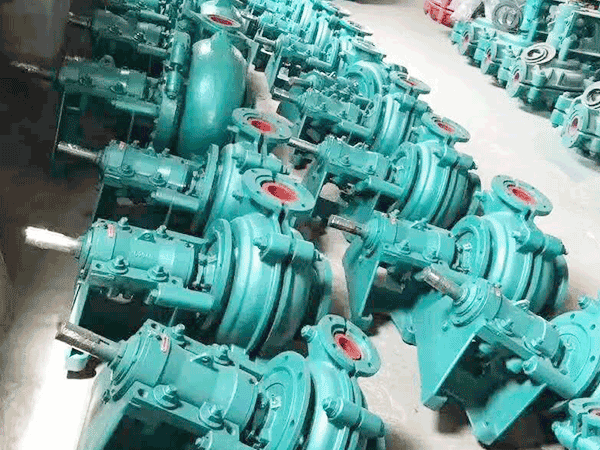

渣漿泵從工作原理上講是一種離心泵，用來輸送固、液混合的漿體，主要用于電廠、煤廠等領域。在選擇渣漿泵與電機之間的傳動方式時，需要根據流量、揚程等參數進行選型計算，最終確定渣漿泵的種類及傳動方式。下面小編就介紹渣漿泵常見的傳動方式。
渣漿泵常見的傳動方式：
一、直連傳動
直連傳動（DC傳動）即渣漿泵和電機通過聯軸器連接傳動，渣漿泵與電機的軸在一條中軸線上，中間沒有其他傳動環節。常見的聯軸器種類大致有三種：爪式聯軸器，柱銷式聯軸器和膜片聯軸器。直連傳動運行可靠，故障率低，具體使用哪種聯軸器要根據渣漿泵的種類和電機的功率來確定。
二、皮帶傳動
皮帶傳動即渣漿泵和電機通過皮帶輪，皮帶來連接傳動，皮帶起到動力傳動的作用，有一定的效率損失。相對于直連傳動，皮帶傳動容易改變?cè)鼭{泵的工作參數，可以容易實現渣漿泵所需的工況參數。根據電機和渣漿泵的相對位置的變化，皮帶傳動通常又有四種布置方式：
1、CR/CRZ傳動
渣漿泵和電機在同一水平面，"R"是指right，即“右”的意思，從泵的入口方向看，電機在泵的右側即為CR傳動。通常我們還會給泵和電機提供一個公用的底座，以保證安裝的平穩可靠，這種包含有公用底座的CR傳動又叫做：CRZ傳動。而相對于大型的渣漿泵來說，本身他的重量和體積就比較大，我們就不再提供公用底座。
2、CL/CLZ傳動
與CR傳動對應的，"L"即“左”的意思，從泵的入口方向看，電機在泵的左側這種布置方式叫做CL傳動。通常我們還會給泵和電機提供一個公用的底座，以保證安裝的平穩可靠，這種包含有公用底座的CL傳動又叫做：CLZ傳動。而相對于大型的渣漿泵來說，本身他的重量和體積就比較大，我們就不再提供公用底座。
3、ZV傳動
ZV傳動也稱作尾架式皮帶傳送，電機被固定在渣漿泵尾部的架子上，也就是電機和渣漿泵有公用底座，皮帶位于泵與電機之間。ZV傳動的皮帶傳動方向是上下的，通過加高電機的底座，可以提高電機位置，可適用于工作現場有水的工況，以防止電機進水。
4、CV傳動
CV傳動的皮帶傳動方向也是上下的，與ZV傳動的區別是，CV傳動電機和渣漿泵沒有底座，電機安裝在泵的軸承組件上方，通過螺栓支撐一個電機的小座來安放電機。這種傳動方式的渣漿泵泵和電機的安裝比較緊湊，有效的節省空間，同時還可以防止電機進水，是最經濟的一種安裝方式，適用于功率較小的電機使用。
如何選擇傳動方式？
根據工況所需的參數不同，確定不同的傳動方式。在規定的流量，揚程范圍內，確定泵的轉速。一般情況下，當渣漿泵的轉速與電機轉速相同時，我們采用直聯傳動。當渣漿泵的轉速與電機轉速不一致時，一般采用皮帶傳動，皮帶傳動也適用于兩軸中心距較大的工況。
